30番主軸の圧倒的な生産性を、大型・複雑加工の世界へ

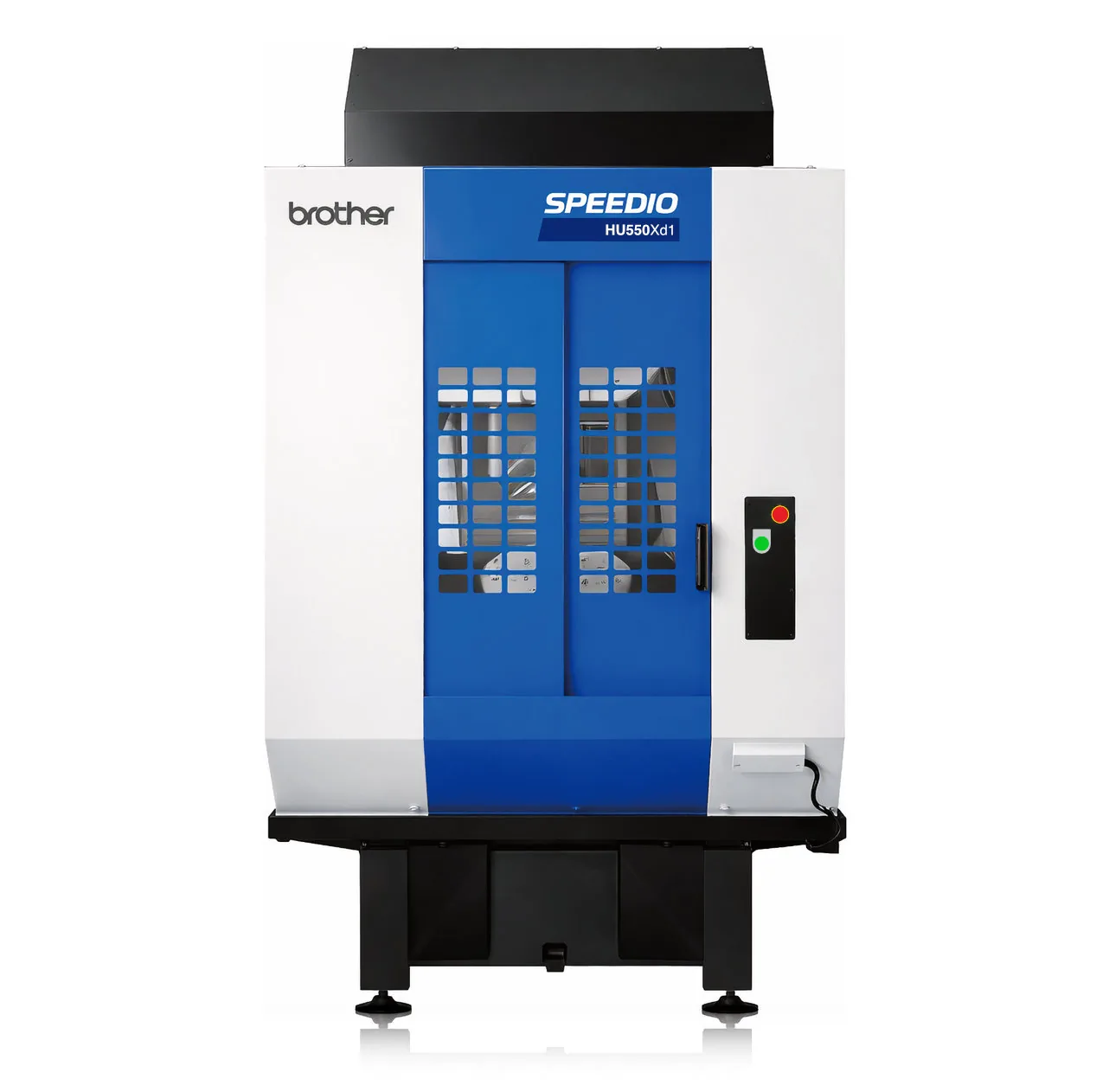

SPEEDIO HU550Xd1は、SPEEDIO史上最大の治具エリアを実現した横形5軸加工機です。大型部品・多面加工が必要なワークを想定し、 治具エリア・設置性・同時5軸加工性能のバランスを重視した新基準モデルとして位置づけられています。
HU550Xd1の3大特長
1. SPEEDIOシリーズ最大の治具エリア

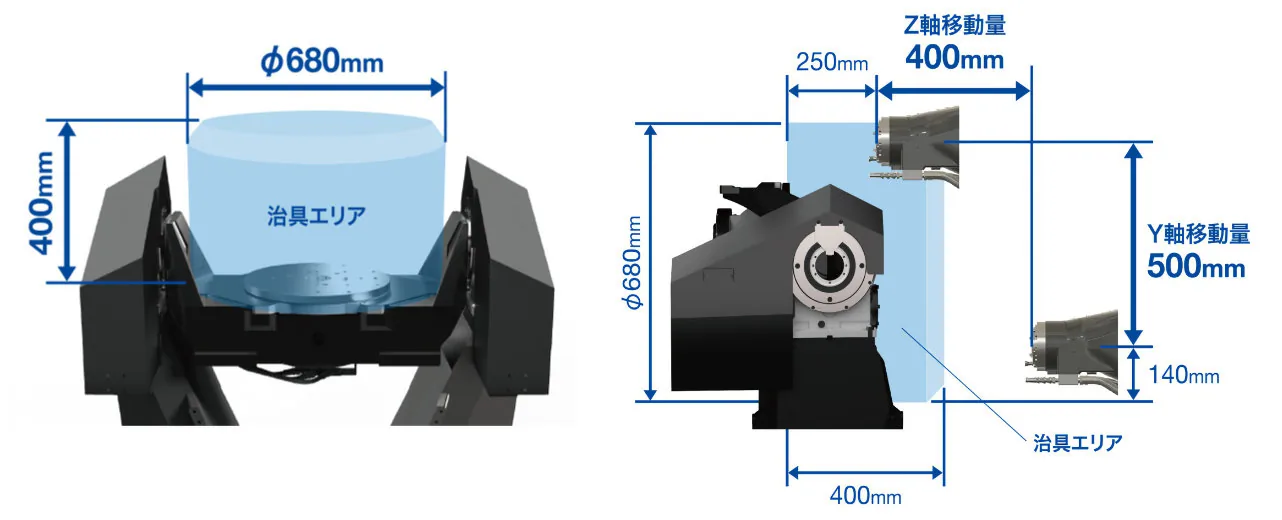

新開発の大型傾斜ロータリーテーブルを搭載し、直径680mm × 高さ400mmの広大な治具エリアを確保します。

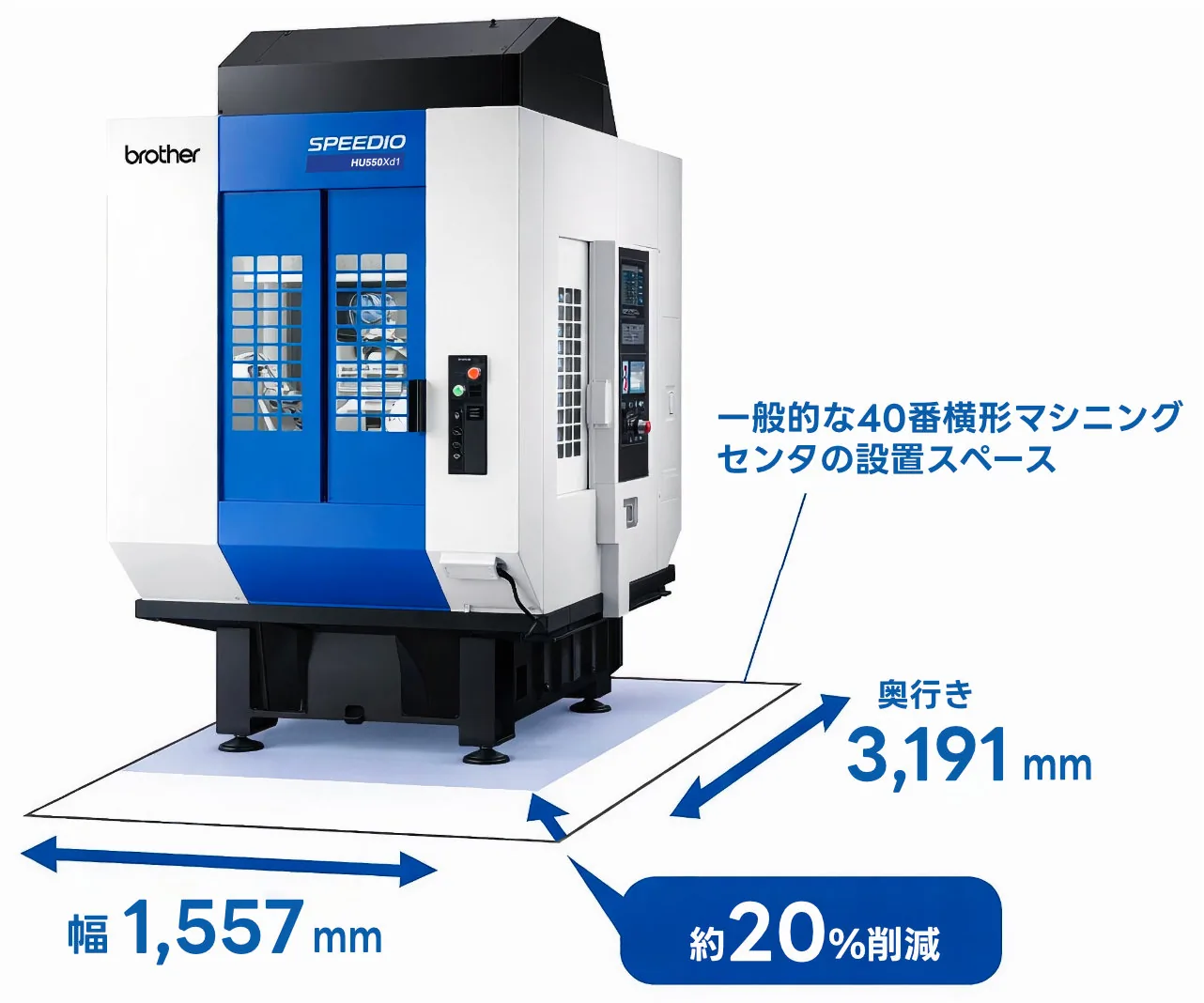

2. 40番主軸機を凌駕する省スペース設計
機械幅1,557mm、設置スペース5.0m²というコンパクトさを実現。
同程度の加工エリアを持つ40番主軸の横形マシニングセンタと比較して、設置スペースを約20%削減できます。
3. 高速・高精度な同時5軸加工（HU550Xd1-5AX）

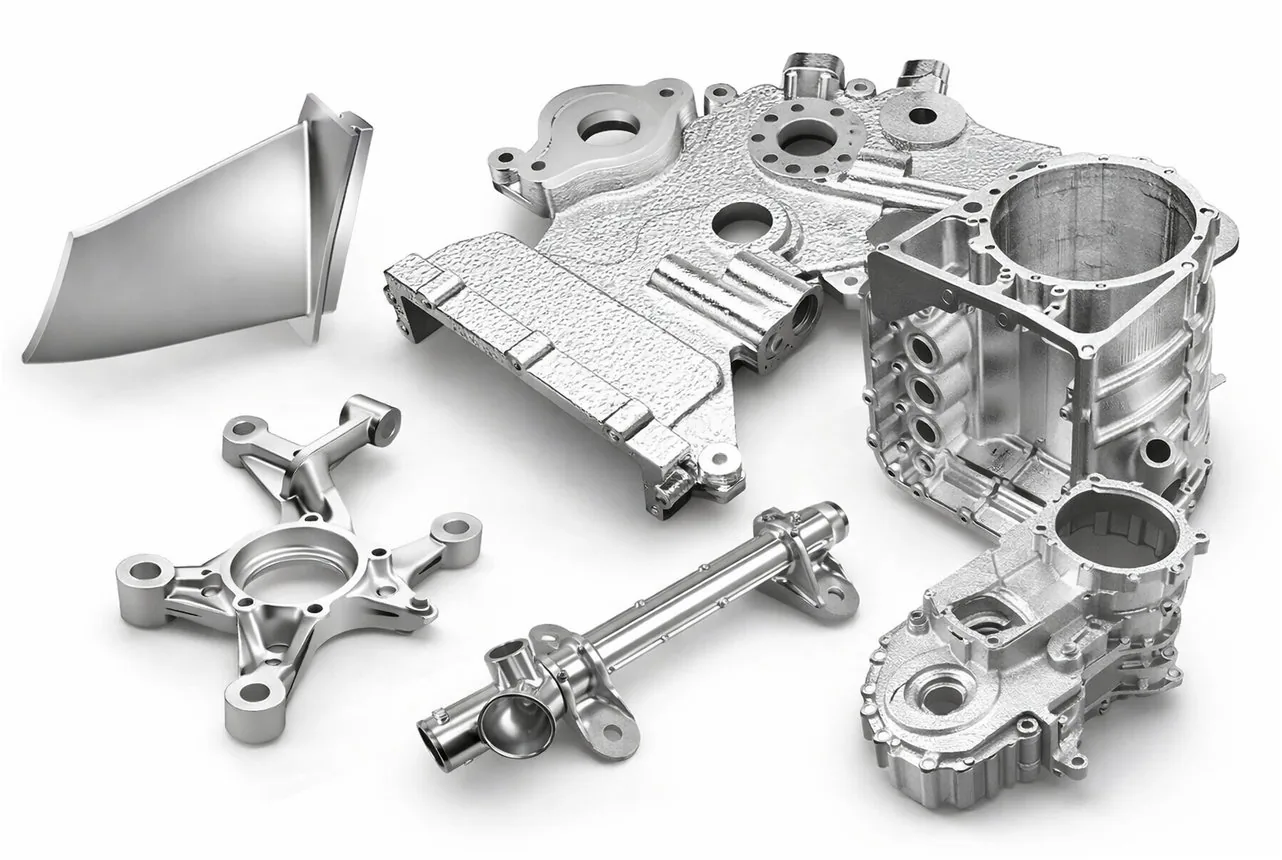

HU550Xd1-5AXは「工具先端点制御機能」を搭載し、SPEEDIO独自の加減速処理により、高速かつ高精度な同時5軸加工が可能です。 複雑形状のワークも、1チャックで高能率に仕上げることを狙えます。
生産性を最大化する最新テクノロジー

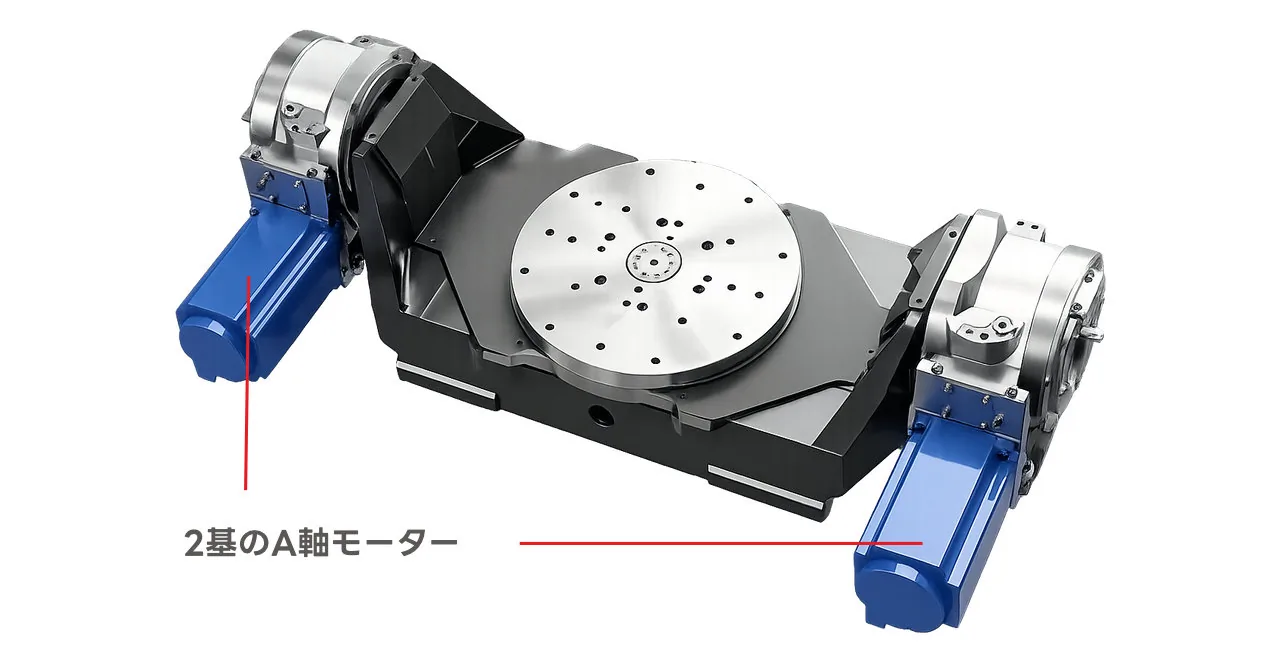

- テーブルの傾斜を担うA軸に2基のモーターを搭載し、同期させるタンデム制御を採用。
- テーブルのねじれを抑制し、加工精度を維持したまま高速な位置決めが可能。

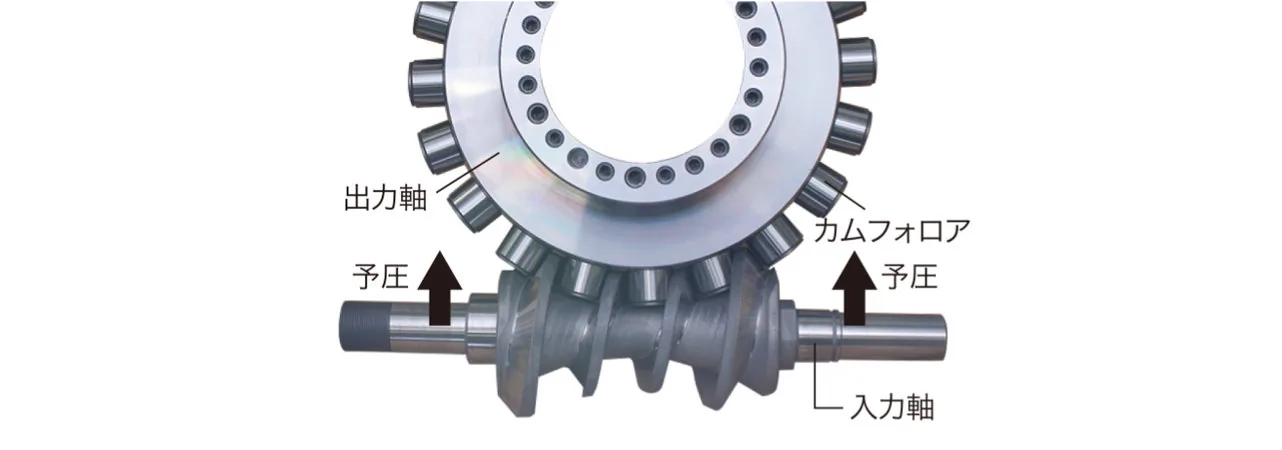

- 傾斜ロータリーテーブルの回転軸に、ローラーギアカム構造を採用し高精度な位置決めに対応。
- Tool To Tool 1.3秒 / Chip To Chip 2.5秒のスピードで、非切削時間を極限まで短縮。

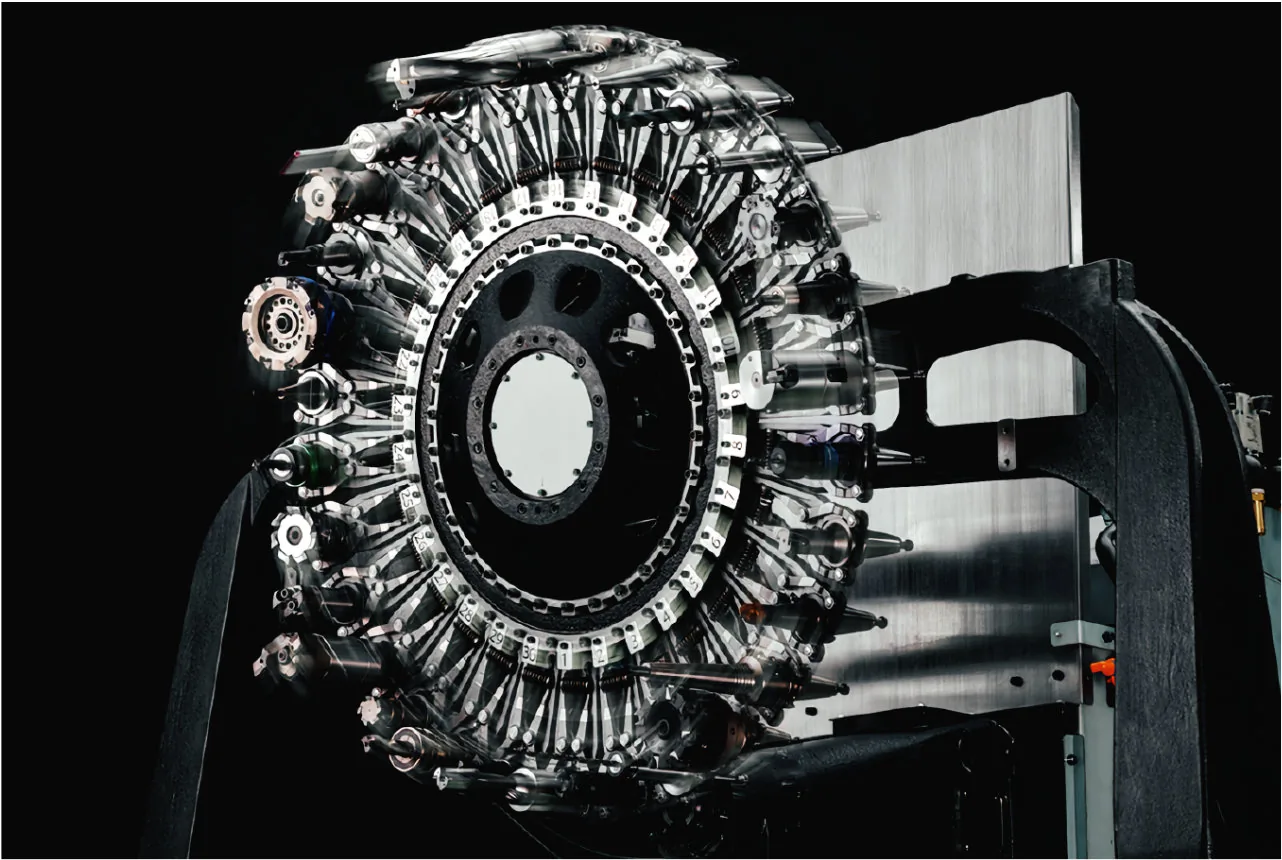

30本マガジン（ダイレクトATC）
- ダイレクトATC方式の30本マガジンを搭載。
- 工具最大長さ：350mm／工具最大径：125mm／工具最大質量：4kg
柔軟な加工に対応する3つの主軸バリエーション
- 標準仕様：12,000min-1（幅広い加工に対応）
- 高トルク仕様：10,000min-1（オプション）
- 高速回転仕様：20,000min-1（オプション）
機械仕様
| 項目 | HU550Xd1 / HU550Xd1-5AX |
|---|---|
| CNC装置型式 | CNC-D00 / CNC-D00v（DB） |
| 移動量（X / Y / Z軸） | 550mm / 500mm / 400mm |
| 移動量（A / B軸） | A：30°～-120° / B：360° |
| テーブル作業面の大きさ | φ400mm |
| 最大積載質量 | 200kg |
| 主軸回転数 |
12,000min-1：標準仕様 10,000min-1：高トルク仕様（オプション） 20,000min-1：仕様（オプション） |
| 早送り速度（X / Y / Z軸） | 50 / 56 / 56 m/min |
| 割出し速度（A / B軸） | A：50min-1 / B：75min-1 |
| 工具収納本数 | 30本 |
| 工具交換時間 | 1.3秒 / 2.5秒 |
| 機械の大きさ（幅×奥行） | 1,557mm × 2,744mm（制御装置扉開口部 3,582mm） |
| 機械質量 | 3,150kg |
NC仕様
| 項目 | HU550Xd1 | HU550Xd1-5AX |
|---|---|---|
| CNC装置型式 | CNC-D00 | CNC-D00v（DB） |
| 制御軸数 | 5軸（X、Y、Z、A、B） | 5軸（X、Y、Z、A、B） |
| 同時制御軸（位置決め） | 5軸（X、Y、Z、A、B） | 5軸（X、Y、Z、A、B） |
| 同時制御軸（補間機能） |
直線：4軸 / 円弧：2軸 ヘリカル：3軸 |
直線：5軸 / 円弧：2軸 ヘリカル：4軸 |
| 最小設定単位 |
0.001mm オプション：0.0001mm |
0.0001mm |
| 表示装置 | 15インチカラー液晶タッチ式ディスプレイ | |
| メモリ容量 | 500MB（オプション3GB） | 3GB |
| 登録プログラム本数 | 4,000本（プログラム＋データバンクの合計） | |
| プログラム方式 | NC言語方式（対話方式なし） | |
