WIDIN ｜ソリッドスパイラルドリル SSDシリーズ

製品概要

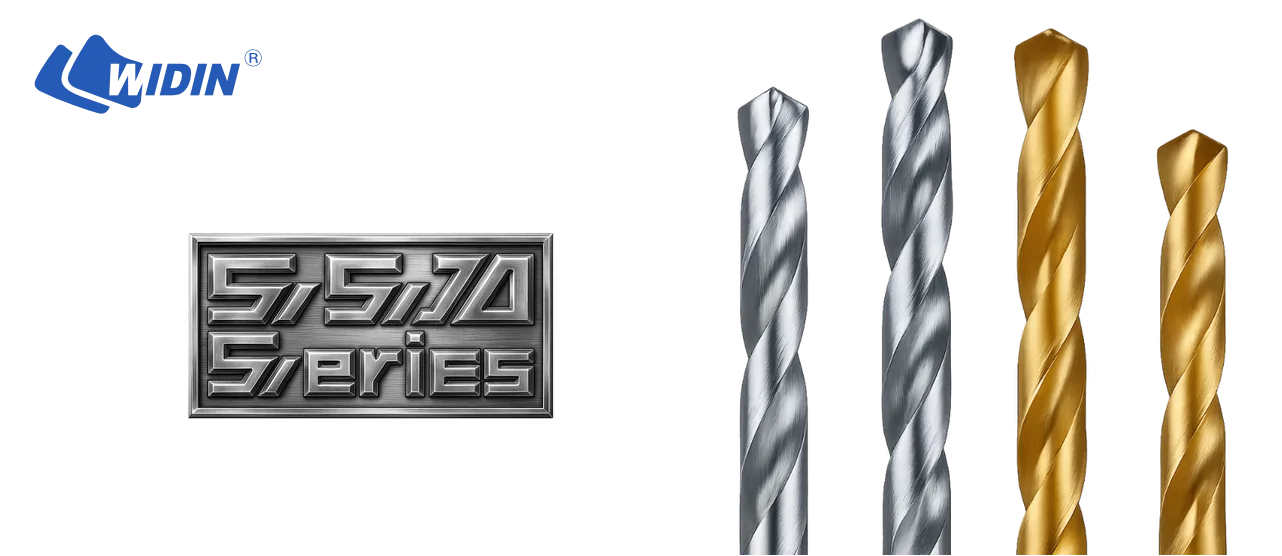

幅広い被削材に対応する高精度・高能率ドリル SSDシリーズ WIDINのソリッドスパイラルドリル SSDシリーズは、2枚刃・30°ヘリックス・118°先端角を基本とする超硬ソリッド構造を持つソリッドスパイラルドリルです。

ノンコートの汎用タイプ（SSD）からTiNコートによる高耐久・マルチパーパス対応タイプ（SSTD）、ロング長仕様（SSDL）、ロング＋コート仕様（SSTDL）まで用途に応じたバリエーションを備え、非鉄材をはじめHRC約30程度の鋼材まで幅広く対応しつつ、スムーズな食い付きと優れた切りくず排出を実現。コート仕様では耐摩耗性・耐熱性も向上して高能率加工にも応える設計となっています。

特長（3つのポイント）

1. 非鉄・アルミに最適化：切りくず排出とエッジ保持に優れた設計。
2. 長尺8×Dでも安定：ロングでもビビりを抑え、穴品質を確保。
3. 汎用性：〜30HRC域の炭素鋼や黄銅・アルミなど幅広く対応。

主な用途

• アルミハウジング・治具・一般部品の深めの通し穴加工
• 非鉄（銅合金・真鍮など）の量産穴あけ
• 薄板〜中厚板の高品位穴あけ（面粗さ・真円度重視）

ラインアップ & 型式の見方

SSDL0XX（例：SSDL051＝φ5.1mm）。メートル系列。

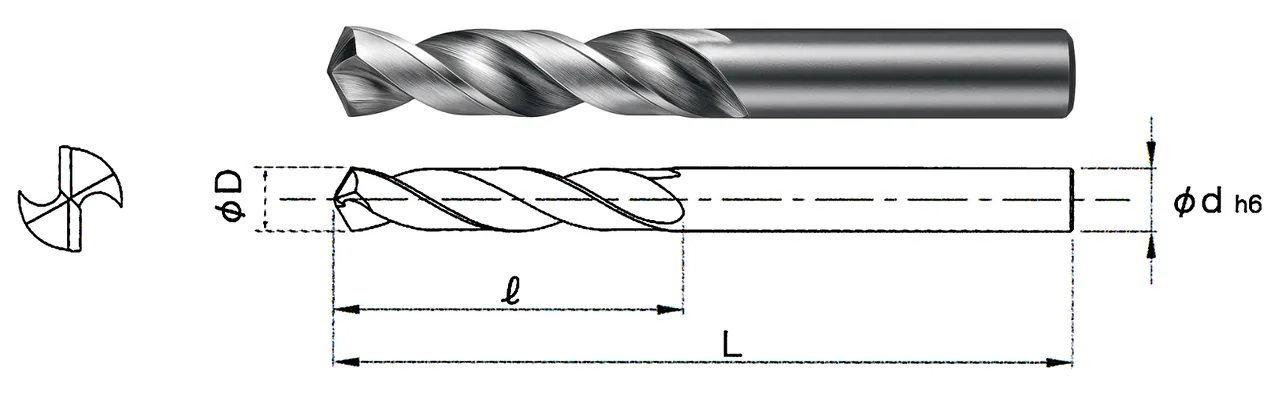

SSD

ソリッドスパイラルドリル 超硬ソリッドドリル

ショート 外部給油タイプ

非鉄金属・アルミ加工に最適な「合理的なエコノミーシリーズ」という位置付け。
直径φ1.5 〜 φ11.2程度までのサイズ展開があり幅広い穴径に対応出来ます。
ノンコート・超硬ソリッドドリル・外部給油タイプ仕様でコスト重視かつ用途が明確な現場に適します。
つまり「王道・定番モデル」。
特にアルミ・非鉄材の一般加工において“まずこれを選んでおけば安心”という選択肢です。

2枚刃 右ねじれ30° ノンコート 超微粒子 先端角118°

直径許容差：
　1≦D≦3　0〜 -0.014
　3≦D≦6　0〜 -0.018
　6≦D≦10　0〜 -0.022
10≦D≦18　0〜 -0.027
18≦D≦30　0〜 -0.033

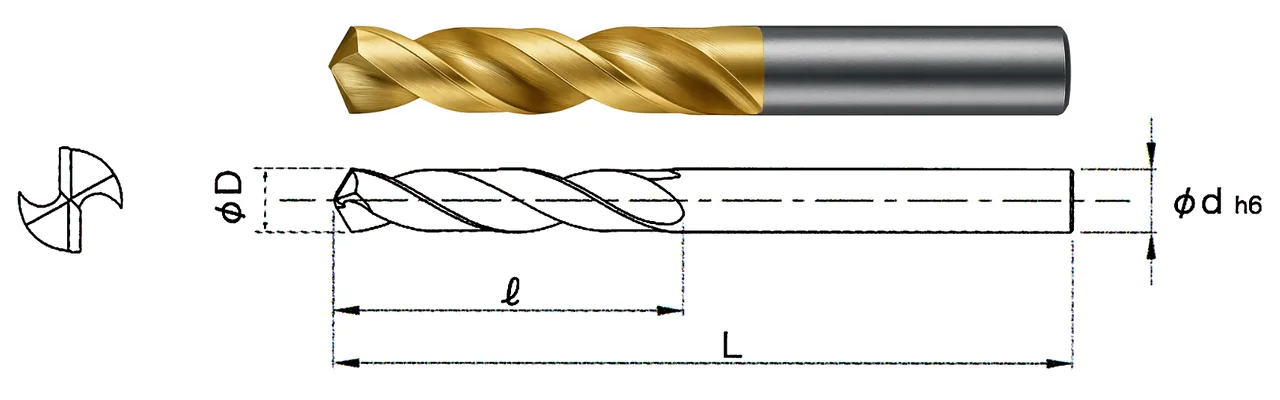

SSTD

ソリッドスパイラルドリル 超硬ソリッドドリル

ショート 外部給油タイプ

SSDシリーズをベースに、「TiN（窒化チタン）コート」や仕様強化を加えたバージョン。
たとえば、TiNコート＋通常長（ジョブ長）カット長タイプ。
ドリル径範囲が2 mm〜13 mmあたりまで対応。
硬度・耐摩耗性・刃先寿命の向上を図った仕様で、より厳しい条件や長時間加工対応を求める現場に適しています。
言い換えれば「同じ形状・基本仕様だが、耐久／性能を上げたワンランク上」のモデルです。

2枚刃 右ねじれ30° TiNコート 超微粒子 先端角118°

直径許容差：
　1≦D≦3　0〜 -0.014
　3≦D≦6　0〜 -0.018
　6≦D≦10　0〜 -0.022
10≦D≦18　0〜 -0.027
18≦D≦30　0〜 -0.033

SSDL

ソリッドスパイラルドリル 超硬ソリッドドリル

ロング 外部給油タイプ

ロング仕様（ロングカット長／長シャンク）として設計されたシリーズで、深穴あけ・長寸加工に向いています。 非鉄・アルミにも使用可能な仕様ながら、穴深さ・逃げスペース・取り回しなど条件が厳しい加工領域をカバー。 特に「長い穴」「貫通深さがある」など、標準長では苦しい用途に対して選定されます。 したがって、「長さ・深さを必要とする応用向け」のモデルです。

2枚刃 右ねじれ30° ノンコート 超微粒子 先端角118°

直径許容差：
　1≦D≦3　0〜 -0.014
　3≦D≦6　0〜 -0.018
　6≦D≦10　0〜 -0.022
10≦D≦18　0〜 -0.027
18≦D≦30　0〜 -0.033

SSTDL

ソリッドスパイラルドリル 超硬ソリッドドリル

ロング 外部給油タイプ

SSDL（ロングタイプ）仕様に加えて、TiNコーティング等を施した「長尺＋高耐久仕様」のハイグレードモデル。 特に条件が厳しい長穴加工／高サイクル／難加工材などで、「長さも・耐久も・安心も」求められる場面に適しています。 つまり、標準→耐久→長尺→長尺＋耐久、という４段階の流れを考えるとSSDLは最上位モデルと言えます。

2枚刃 右ねじれ30° TiNコート 超微粒子 先端角118°

直径許容差：
　1≦D≦3　0〜 -0.014
　3≦D≦6　0〜 -0.018
　6≦D≦10　0〜 -0.022
10≦D≦18　0〜 -0.027
18≦D≦30　0〜 -0.033
