製品概要
岡崎精工の MCOエンドミル MED/MRDシリーズ は、ステンレス・合金鋼などの難削材加工に強いエンドミルとして高い評価を持つ切削工具です。 母材には高耐熱性の MCO（コバルトハイス） を採用し、ノンコート（MED2/MED4）、OK-Cコート（MED2C/MED4C）、ロング仕様（MED2L/MED4L）、ラフィング（MRD4C/6C）まで幅広いラインアップを展開しています。 特に、SUS304の高能率加工や、SCM・SKDなどの合金鋼の荒取り加工において安定した切削性能を発揮。 φ16〜50mmの大径まで対応しており、金属加工現場で汎用的に使いやすいエンドミルです。
特長
- 難削材に強いMCO材エンドミル：熱に強く刃先の摩耗が少ない
- OK-Cコートで長寿命：コーティング有無を選択可能
- スクエア（2枚刃/4枚刃）・ラフィング（4枚刃/6枚刃）をフルラインアップ
- ロングタイプも豊富：深溝加工や長リーチ加工でも安定性が高い
- 鋼・ステンレス・合金鋼の加工に最適
主な用途
- ステンレス鋼（SUS304・SUS316）の側面加工/溝加工
- SCM・SKDなど合金鋼の荒取り加工・仕上げ加工
- 金型部品の加工、量産部品の高能率ポケット加工
- 大径エンドミルによる重切削・深部加工
ラインアップ & 型式の見方
MED2XXX（例：MED2200＝φ20mm 2枚刃）。メートル系列。
MED2：2枚刃スクエアエンドミル（ノンコート）
MED2C：2枚刃スクエア＋OK-Cコート
MED2L：ロングタイプ（深溝加工対応）
MED2LC：ロング＋OK-Cコート
MED4：4枚刃スクエア
MED4C：4枚刃＋OK-Cコート
MRD4C/6C：ラフィングエンドミル（荒取り向け）
MRD4LC/6LC：ラフィングロング
MED2
MCOスクエアエンドミル 2枚刃
レギュラー ノンコートタイプ
MCO材を使用した基本の2枚刃スクエアエンドミル。φ20〜50mmの大径対応で、汎用粗加工に適します。 耐熱性が高く、ステンレスなどの難削材で長時間使用可能。 ノンコート仕様でコストパフォーマンスに優れ、標準的な現場に推奨。
2枚刃 右ねじれ30° ノンコート MCO材
直径許容差： 20≦D≦30 0〜 -0.020 30≦D≦50 0〜 -0.025
MED2C
MCOスクエアエンドミル 2枚刃
レギュラー OK-Cコートタイプ
MED2をベースにOK-Cコーティングを施した耐久強化版。 耐摩耗性・耐熱性が向上し、高速・高送り加工に適します。 難削材での刃寿命を大幅に延長。
2枚刃 右ねじれ30° OK-Cコート MCO材
製品仕様
| ノンコート | OK-Cコート | 寸法 | |||||
|---|---|---|---|---|---|---|---|
| 品番 | 標準価格 （税別） |
品番 | 標準価格 （税別） |
刃径 D |
刃長 ℓ |
全長 L |
柄径 d |
| MED2-160 | 5,000 円 | MED2C160 | 6,500 円 | 16 | 40 | 110 | 16 |
| MED2-180 | 5,600 円 | MED2C180 | 7,200 円 | 18 | 40 | 110 | 16 |
| MED2-200 | 6,300 円 | MED2C200 | 8,800 円 | 20 | 45 | 115 | 20 |
| MED2-220 | 7,600 円 | MED2C220 | 10,700 円 | 22 | 45 | 115 | 20 |
| MED2-250 | 8,900 円 | MED2C250 | 12,900 円 | 25 | 50 | 130 | 25 |
| MED2-300 | 11,500 円 | MED2C300 | 17,200 円 | 30 | 55 | 130 | 25 |
| MED2-320 | 14,100 円 | MED2C320 | 20,300 円 | 32 | 60 | 145 | 32 |
| MED2-350 | 16,600 円 | MED2C350 | 22,800 円 | 35 | 60 | 145 | 32 |
| MED2-400 | 23,400 円 | MED2C400 | 32,000 円 | 40 | 65 | 150 | 32 |
| MED2-450 | 32,900 円 | MED2C450 | 45,800 円 | 45 | 70 | 160 | 32 |
| MED2-500 | 39,600 円 | MED2C500 | 52,500 円 | 50 | 75 | 170 | 42 |
MED4
MCOスクエアエンドミル 4枚刃
レギュラー ノンコートタイプ
4枚刃仕様で仕上げ精度が高いスクエアエンドミル。MCO材により安定した切削が可能。 中仕上げ加工に適し、面粗さを重視した用途に。
4枚刃 右ねじれ30° ノンコート MCO材
直径許容差： 20≦D≦30 0〜 -0.020 30≦D≦50 0〜 -0.025
MED4C
MCOスクエアエンドミル 4枚刃
レギュラー OK-Cコートタイプ
MED4にOK-Cコーティングを追加した高耐久モデル。 高速仕上げ加工で優れた性能を発揮。
4枚刃 右ねじれ30° ノンコート OK-Cコート MCO材
製品仕様
| ノンコート | OK-Cコート | 寸法 | |||||
|---|---|---|---|---|---|---|---|
| 品番 | 標準価格 （税別） |
品番 | 標準価格 （税別） |
刃径 D |
刃長 ℓ |
全長 L |
柄径 d |
| MED4-160 | 5,500 円 | MED4C160 | 7,100 円 | 16 | 40 | 110 | 16 |
| MED4-180 | 6,200 円 | MED4C180 | 7,800 円 | 18 | 40 | 110 | 16 |
| MED4-200 | 7,000 円 | MED4C200 | 9,400 円 | 20 | 45 | 115 | 20 |
| MED4-220 | 8,800 円 | MED4C220 | 11,700 円 | 22 | 45 | 115 | 20 |
| MED4-250 | 9,800 円 | MED4C250 | 13,800 円 | 25 | 50 | 130 | 25 |
| MED4-300 | 12,600 円 | MED4C300 | 18,300 円 | 30 | 55 | 130 | 25 |
| MED4-320 | 15,500 円 | MED4C320 | 21,700 円 | 32 | 60 | 145 | 32 |
| MED4-350 | 18,200 | MED4C350 | 24,400 | 35 | 60 | 145 | 32 |
| MED4-400 | 25,800 円 | MED4C400 | 34,400 円 | 40 | 65 | 150 | 32 |
| MED4-450 | 36,300 円 | MED4C450 | 49,200 円 | 45 | 70 | 160 | 32 |
| MED4-500 | 43,600 円 | MED4C500 | 56,500 円 | 50 | 75 | 170 | 42 |

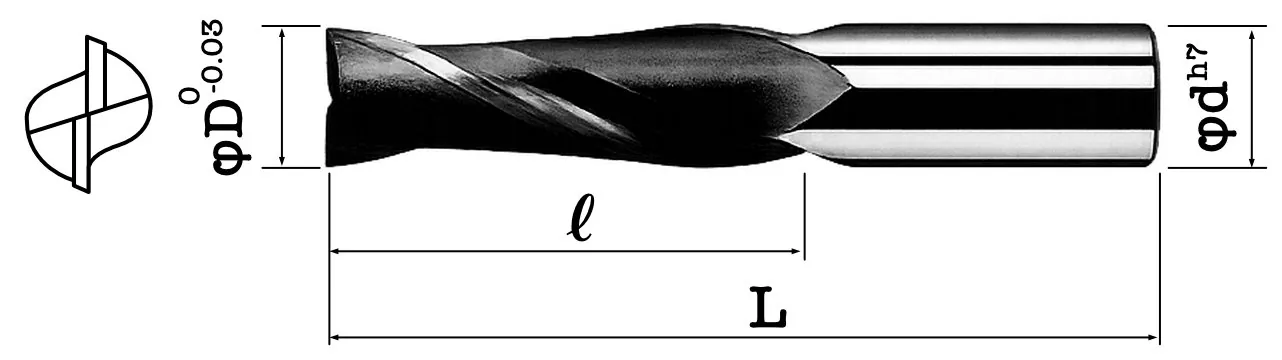

MED2L / MED2LC
MCOスクエアエンドミル ロング仕様
レギュラー仕様のロング版。深溝加工や長リーチ加工に適し、MCO材の強靭性でビビリを抑制。 コート仕様（LC）で耐久性をさらに向上。
2枚刃 右ねじれ30° ノンコート OK-Cコート（LC） MCO材
直径許容差： 20≦D≦30 0〜 -0.020 30≦D≦50 0〜 -0.025
製品仕様
| ノンコート | OK-Cコート | 寸法 | |||||
|---|---|---|---|---|---|---|---|
| 品番 | 標準価格 （税別） |
品番 | 標準価格 （税別） |
刃径 D |
刃長 ℓ |
全長 L |
柄径 d |
| MED2L-300 | 17,400 円 | MED2LC300 | 23,600 円 | 30 | 90 | 160 | 25 |
| MED2L-320 | 20,800 円 | MED2LC320 | 30,400 円 | 32 | 95 | 180 | 32 |
| MED2L-350 | 24,800 円 | MED2LC350 | 34,400 円 | 35 | 100 | 185 | 32 |
| MED2L-400 | 37,300 円 | MED2LC400 | 46,900 円 | 40 | 110 | 195 | 32 |
| MED2L-500 | 57,400 円 | MED2LC500 | 71,800 円 | 50 | 120 | 215 | 42 |

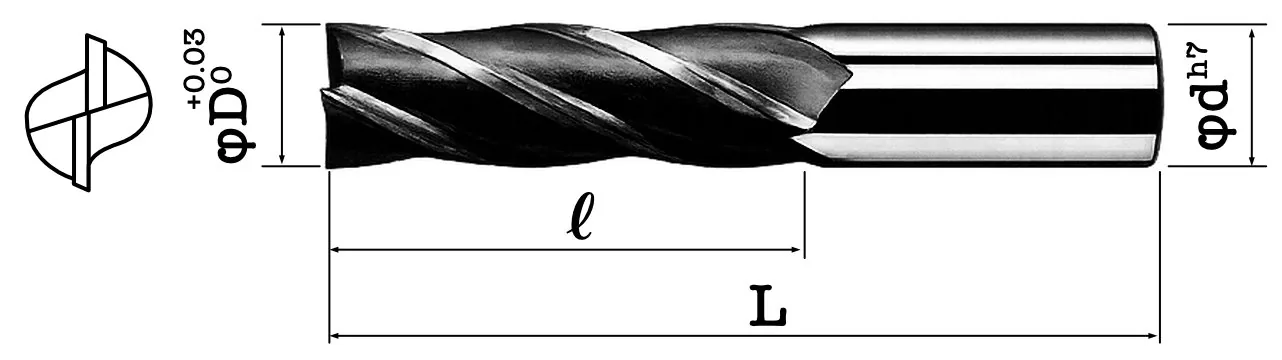

MED4L / MED4LC
MCOスクエアエンドミル ロング仕様
レギュラー仕様のロング版。深溝加工や長リーチ加工に適し、MCO材の強靭性でビビリを抑制。 コート仕様（LC）で耐久性をさらに向上。
4枚刃 右ねじれ30° ノンコート OK-Cコート（LC） MCO材
製品仕様
| ノンコート | OK-Cコート | 寸法 | |||||
|---|---|---|---|---|---|---|---|
| 品番 | 標準価格 （税別） |
品番 | 標準価格 （税別） |
刃径 D |
刃長 ℓ |
全長 L |
柄径 d |
| MED4L-300 | 19,200 円 | MED4LC300 | 25,400 円 | 30 | 90 | 160 | 25 |
| MED4L-320 | 22,900 円 | MED4LC320 | 32,500 円 | 32 | 95 | 180 | 32 |
| MED4L-350 | 27,300 円 | MED4LC350 | 36,900 円 | 35 | 100 | 185 | 32 |
| MED4L-400 | 41,100 円 | MED4LC400 | 50,700 円 | 40 | 110 | 195 | 32 |
| MED4L-500 | 63,200 円 | MED4LC500 | 77,500 円 | 50 | 120 | 215 | 42 |

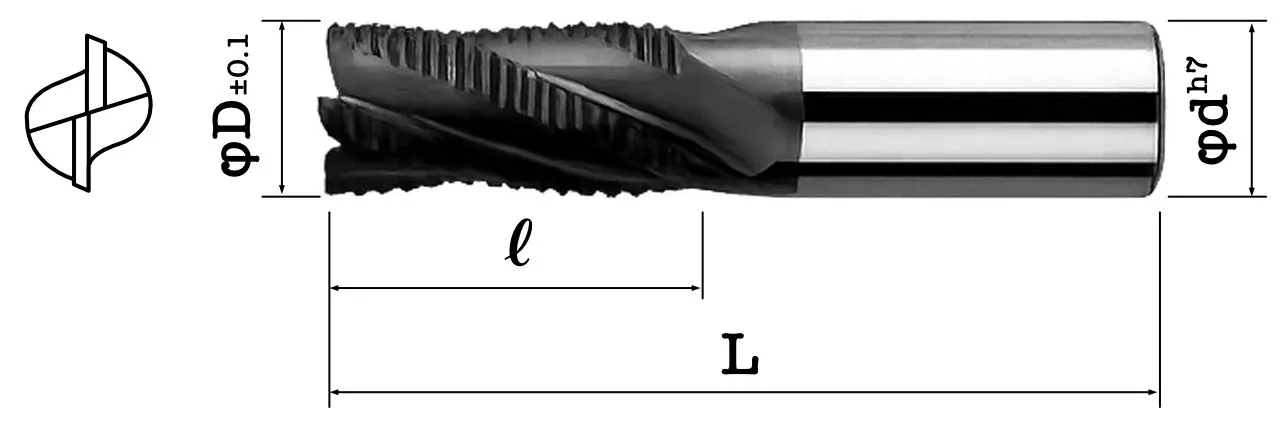

MRD4C / MRD6C
MCOラフィングエンドミル 4/6枚刃
レギュラー OK-Cコートタイプ
粗加工専用のラフィングエンドミル。波形刃で優れたチップ排出。 4枚刃で汎用、6枚刃で高送り加工に。MCO材で難削材粗取りに最適。
4/6枚刃 右ねじれ30° OK-Cコート MCO材
製品仕様
| 品番 | 刃径 D |
刃長 ℓ |
全長 L |
柄径 d |
刃数 NT |
標準価格 （税別） |
|---|---|---|---|---|---|---|
| MRD4C160 | 16 | 40 | 110 | 16 | 4 | 8,600 円 |
| MRD4C180 | 18 | 40 | 110 | 16 | 4 | 9,400 円 |
| MRD4C200 | 20 | 45 | 115 | 20 | 4 | 11,600 円 |
| MRD4C220 | 22 | 45 | 115 | 20 | 4 | 14,000 円 |
| MRD4C250 | 25 | 50 | 130 | 25 | 4 | 16,800 円 |
| MRD4C300 | 30 | 55 | 130 | 25 | 4 | 20,700 円 |
| MRD4C320 | 32 | 60 | 145 | 32 | 4 | 24,500 円 |
| MRD6C350 | 35 | 60 | 145 | 32 | 6 | 29,800 円 |
| MRD6C400 | 40 | 65 | 150 | 32 | 6 | 41,300 円 |
| MRD6C450 | 45 | 70 | 160 | 42 | 6 | 59,500 円 |
| MRD6C500 | 50 | 75 | 170 | 42 | 6 | 64,700 円 |

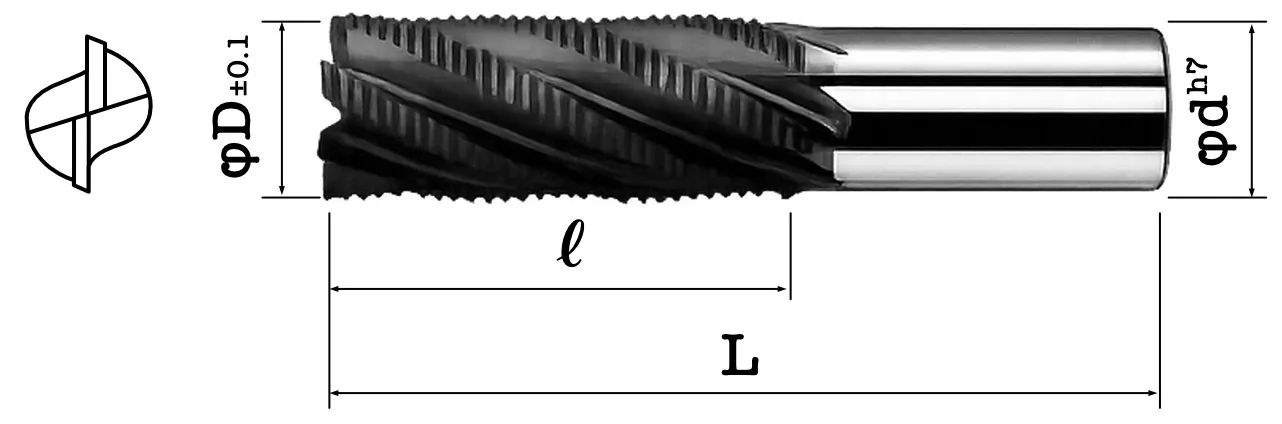

MRD4LC / MRD6LC
MCOラフィングエンドミル 4/6枚刃
ロング OK-Cコートタイプ
ラフィングのロング仕様。深部粗加工で安定性向上。 高負荷時の耐久性を確保。
4/6枚刃 右ねじれ30° OK-Cコート MCO材
製品仕様
| 品番 | 刃径 D |
刃長 ℓ |
全長 L |
柄径 d |
刃数 NT |
標準価格 （税別） |
|---|---|---|---|---|---|---|
| MRD4LC200 | 20 | 75 | 145 | 20 | 4 | 16,800 円 |
| MRD4LC250 | 25 | 80 | 160 | 25 | 4 | 23,100 円 |
| MRD4LC300 | 30 | 90 | 160 | 25 | 4 | 31,500 円 |
| MRD4LC320 | 32 | 95 | 180 | 32 | 4 | 38,500 円 |
| MRD6LC350 | 35 | 100 | 185 | 32 | 6 | 46,500 円 |
| MRD6LC400 | 40 | 110 | 195 | 32 | 6 | 65,800 円 |
| MRD6LC500 | 50 | 120 | 215 | 42 | 6 | 108,100 円 |
よくある質問
どんな材質に向いていますか？
MCO材によりステンレス・合金鋼・工具鋼などの難削材に最適。硬度〜HRC35程度まで対応します。
ネジレ角や刃構成は？
30°右ねじれで、2枚刃／4枚刃／6枚刃のラインアップがあります。シャンク公差はh6です。
