J-FIT for FANUC｜FANUC ROBODRILL用 クーラントろ過装置（後付け）

メーカー：株式会社JPC

FANUCロボドリルの標準タンクを活かして切粉自動排出×連続ろ過

FANUC ROBODRILL 標準タンクを活かして、切粉自動排出 × 連続ろ過で「省力化・品質安定」を後付けで可能にします。

レトロフィット 標準タンク活用 ドラムフィルター 最大 210 L/min 切粉長さ ～50mm
J-FIT for FANUC クーラントろ過装置（JPC）表紙イメージ

現場の「手作業回収」「詰まり」「不良」を、標準タンクのまま改善へ

J-FIT for FANUC は、FANUC ROBODRILL の標準タンクをそのまま活用し、切粉の自動排出とクーラントろ過を後付けで実現する装置です。
新規タンク購入や大規模改造を抑え、導入コストを最小化しながら、省力化・安全性向上・品質安定（加工不良低減）に貢献します。

製品特徴

ポイント：「標準タンクを活用」する設計思想が、費用対効果（導入コスト・工事負担・停止時間）に直結します。
現状の困りごと（詰まり／清掃頻度／不良率／更液周期）を教えていただければ、改善余地を一緒に整理できます。

J-FIT＋標準タンクを簡単に取り付け可能

既設タンクをそのまま活用出来るシンプルな取り付け

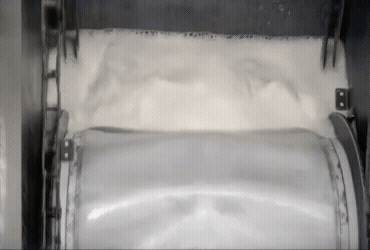

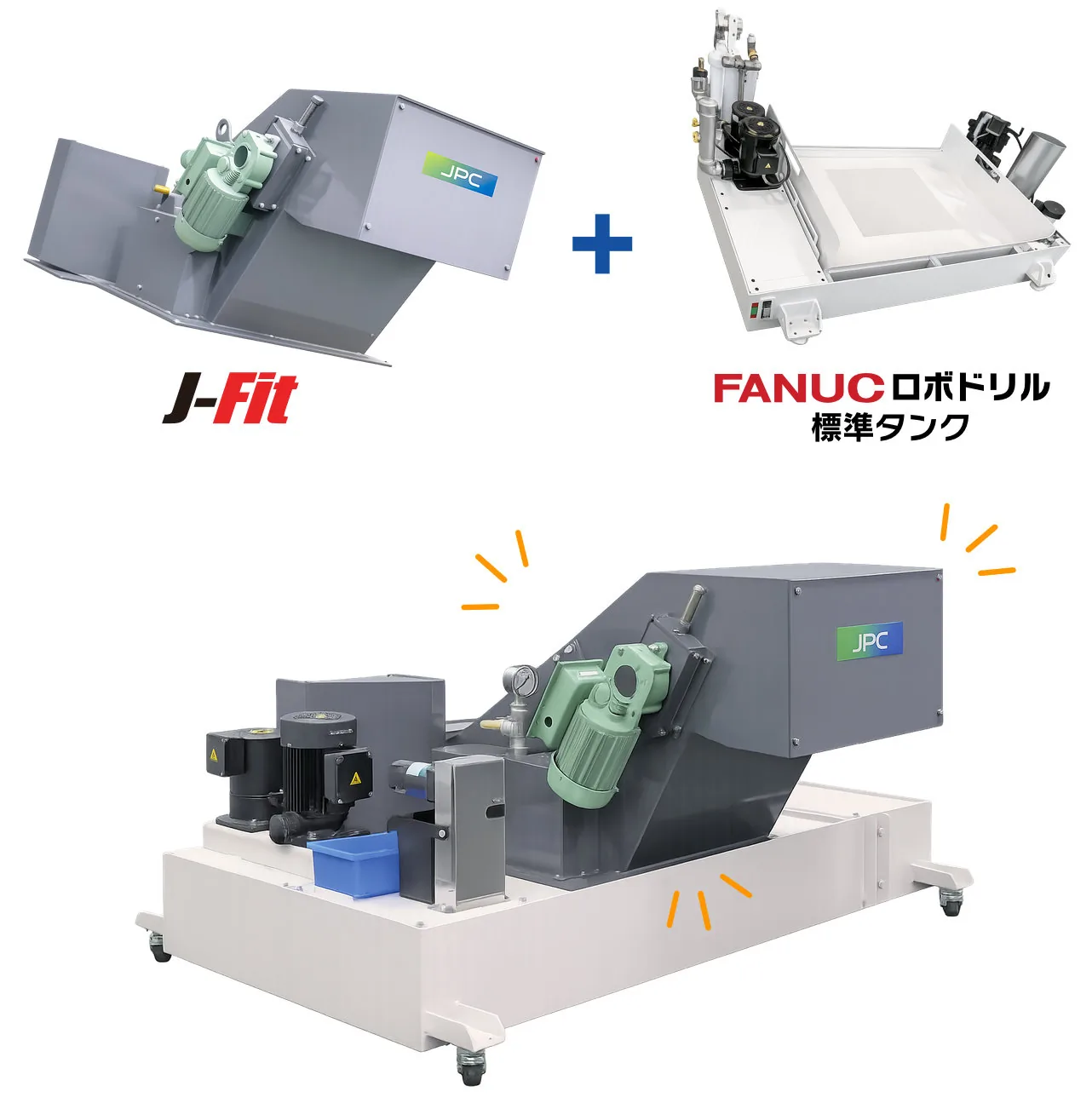

標準タンクにJ-FITをアドオンして省力化（構成イメージ） JPC J-FIT の稼働シーン

主要仕様

項目 仕様
対切粉材質 アルミ、鉄
切粉長さ 50mm以下
ドラムフィルター最大処理量 210L/min
塗装色 JPC標準（装置内部の塗装なし）
配管 白メッキ配管（塗装なし）

取付可能機種・標準タンク適合表

導入可否は「シリーズ」「タンク容量（200L/240L）」「CTC有無」などで決まります。
下表は共有資料の適合表をページ用に整理したものです。

FANUC ROBODRILL：シリーズ × タンク種別
加工機種類 200L 240L
2次クリーン槽 無しCTC 2次クリーン槽 無しCTC 2次クリーン槽 有りCTC
DCシリーズ ● ● ●
DiB PLUSシリーズ ● ● ●
DiBシリーズ ● ● ×
DiAシリーズ ● ● ×
TiFシリーズ ● ● ×
TiEシリーズ ● ● ×
補足：現場仕様（オプション構成・タンク形状・配管取り回し）により、実機確認が必要になる場合があります。
お問い合わせ時は「シリーズ」「200L/240L」「CTC有無」をまず教えてください。

標準装備

No 項目 仕様
1 減速機（椿本）
CMMA010-200H360SRN6-M1		 200V、50/60Hz、0.1kW、4P、0.63A/0.57A
2 フィルターエレメント（JPC） ろ過精度：50～70μ × 90%
材質：ナイロンメッシュ

価格

項目 内容
本体価格 460,000 円（税別）
備考 設置工事（メカ／電気）、運搬費、オプションは別途となります。
仕様・現場条件により変動する場合があります。

寸法図は、設置検討（周辺干渉・メンテスペース・搬入）で重要です。

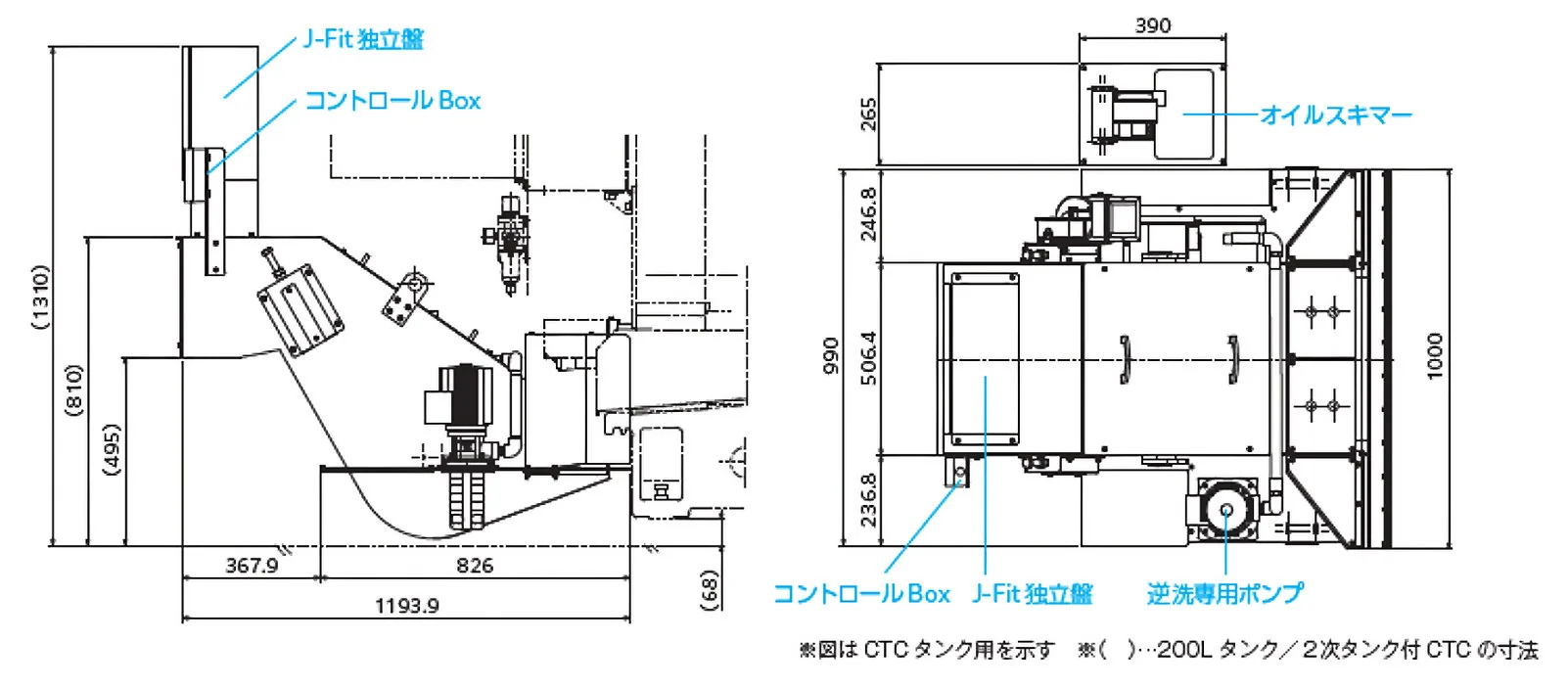

J-FIT for FANUC 寸法図（参考）
