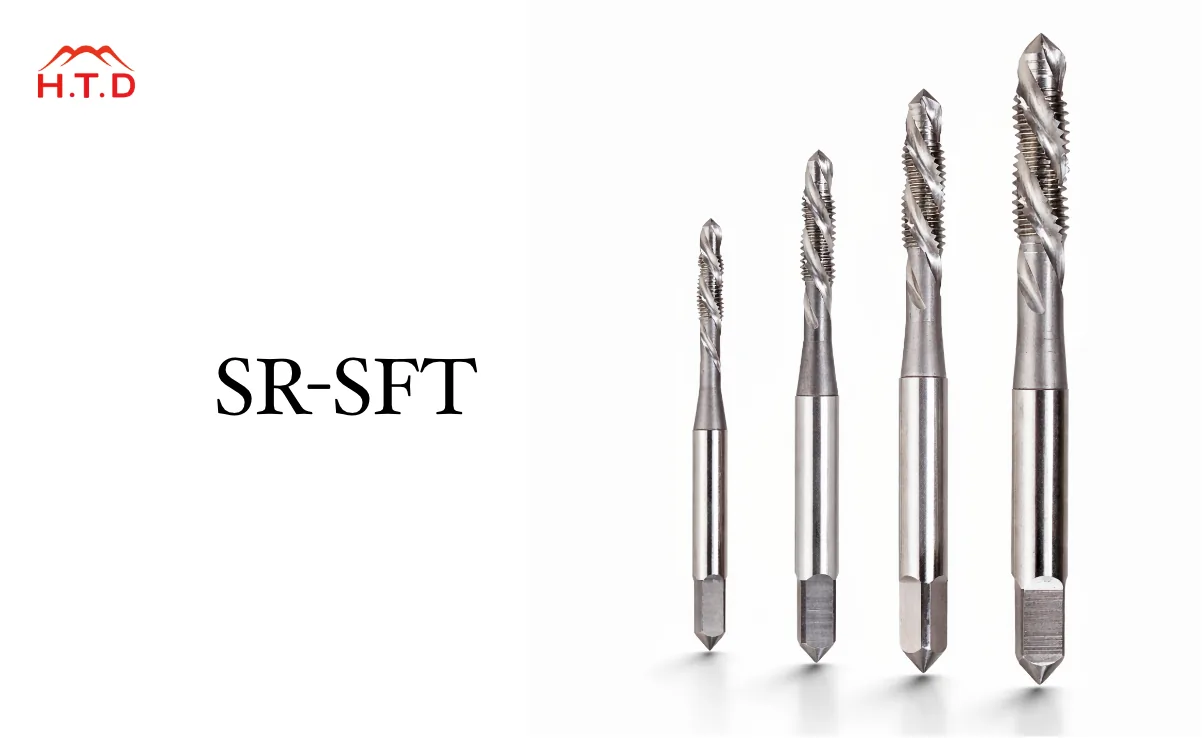

SR-SFT 製品概要
SR-SFT は、株式会社早坂精密工業の サライ用・スパイラルタップ です。 止まり穴のねじ立てで重要となる 切り屑排出性 と 加工安定性 を重視し、 サライ加工後の下穴状態を想定した設計で、ねじ品質の再現性を狙います。
特長
- サライ加工後の下穴状態を想定した専用設計
- スパイラル溝による切り屑排出性の向上
- 止まり穴加工での安定性・再現性を重視
- 量産工程でも扱いやすい加工安定性
止まり穴での切り屑トラブルを抑制
スパイラル溝は切り屑を上方向へ排出しやすく、 止まり穴で起こりやすい切り屑の噛み込み・底部詰まりを抑える方向に働きます。 加工負荷の変動を抑え、安定したねじ立てを目指します。

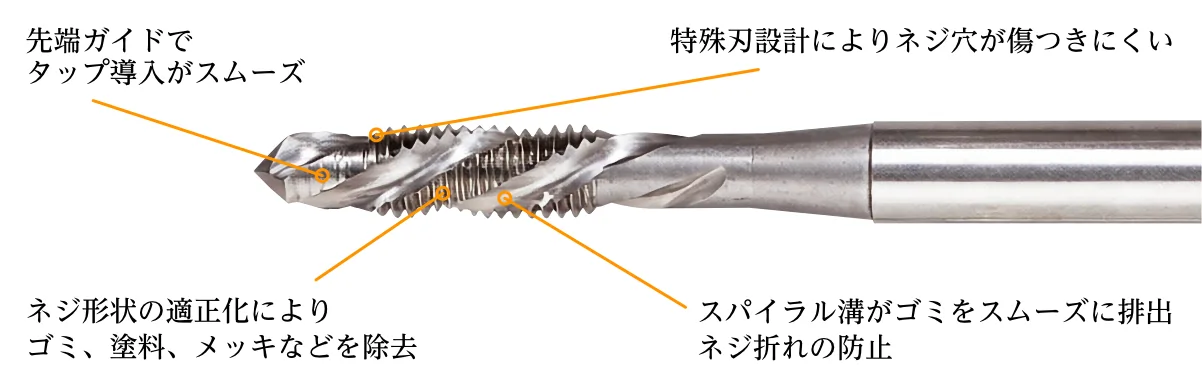

先端ガイドによりタップがネジ穴に垂直固定される
不安定さが解消されて経験の少ない方でも安心してサライ作業が出来る。

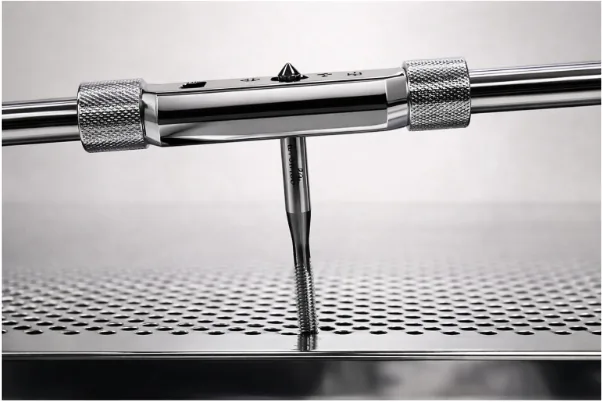

標準タップ（ポイントタップ）
垂直を取りづらく不安定
SR-SFTを使用
タップがネジ穴に垂直に固定されます。

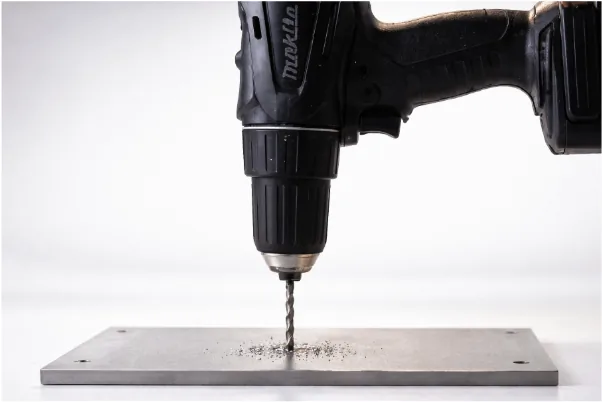

電動ドリルも固定される
電動ドリルも安心して使用出来きます。
特殊刃設計により金属切りくず軽減に成功（他社ポイントタップとの比較）

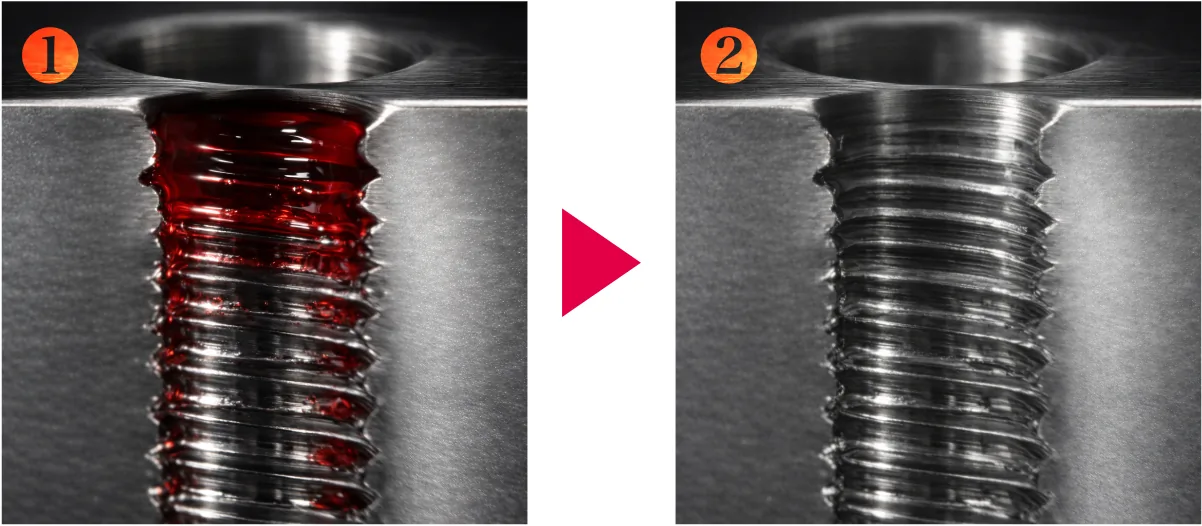

ネジ精度の最適化により、塗料、メッキ、ごみを綺麗に排出します。
ネジ精度が高いため、塗料が付着しているネジ穴でもSR-SFTなら塗料が綺麗に取れます。

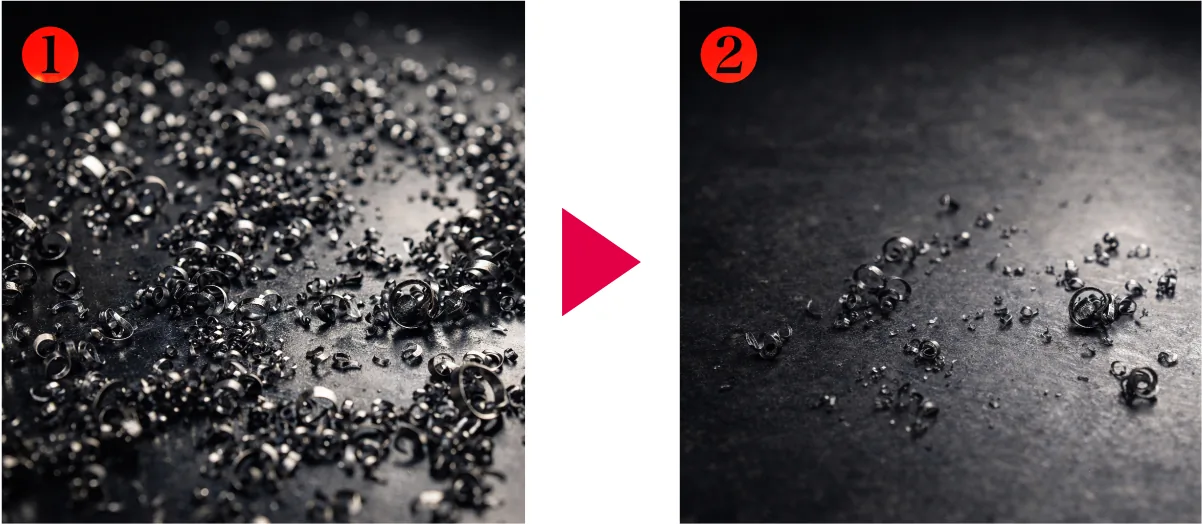

他社のポイントタップ使用時の切り屑①よりも、SR-SFTを使った切り屑②の方が圧倒的に少ないです。
用途・推奨シーン
- サライ加工を伴う止まり穴のねじ立て
- ねじの仕上がりと再現性が重要な部品加工
- 切り屑トラブルを抑えて歩留まりを上げたい工程
SR-SFT寸法表
単位 mm
| サイズ | 全長 | ねじ長 | シャンク径 | ガイド径 | ガイド長 | 定価 税別 |
|---|---|---|---|---|---|---|
| M3X0.5 | 46 | 11 | 4 | 2.5 | 3 | 3,350 円 |
| M4X0.7 | 52 | 13 | 5 | 3.3 | 3 | 3,200 円 |
| M5X0.8 | 60 | 16 | 5.5 | 4.2 | 3 | 3,350 円 |
| M6X1.0 | 62 | 19 | 6 | 5 | 3 | 3,500 円 |
ネジ精度を、HL2シリーズとHLOシリーズ、2タイプを展開。
HL0シリーズは標準精度より細く設定、ネジゲージにて確認を行うネジ穴に最適です。
